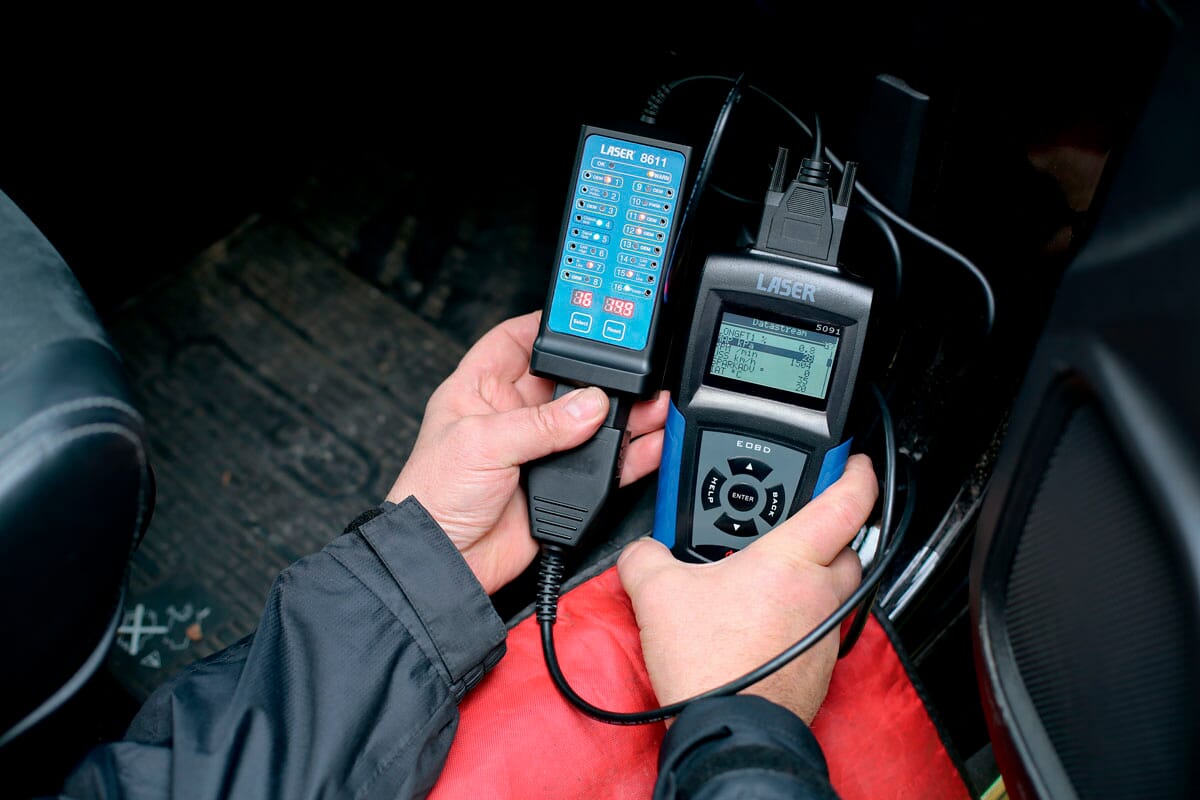

En OBD-protokollsignalidentifikator og utbruddsboks som er laget for å kobles i serie med eksisterende OBDII- eller EOBDII-diagnoseutstyr.

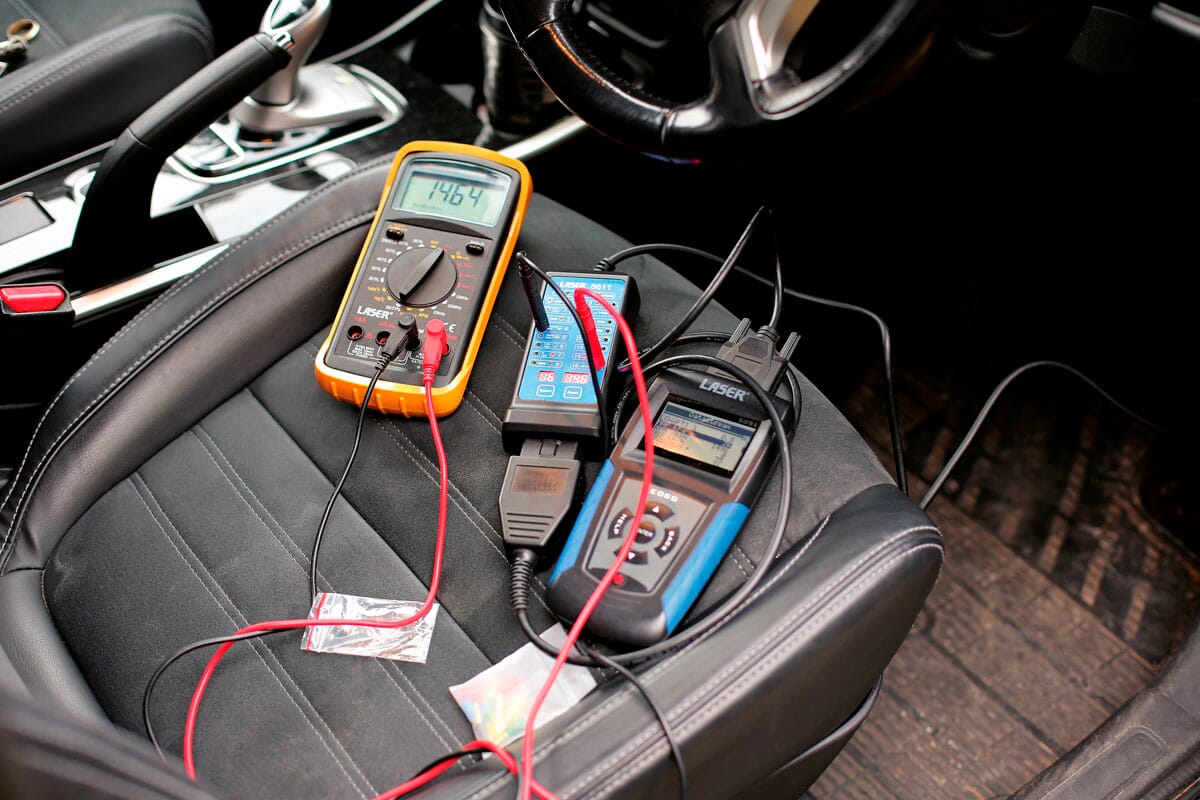

Verktøyet lar deg teste signaldata ved hjelp av et oscilloskop eller multimeter, samtidig som du har full tilgang til bilens innebygde diagnoseprotokoller via boksens 16-pinners OBD-kontakt. Den innebygde digitale avlesningen lar deg i tillegg veksle mellom de ulike pinnene for å sjekke om de er strømførende eller jordet, samt avlese spenningstypen.
Nøkkelfunksjoner og fordeler:
- Full kompatibilitet: Fungerer sømløst med både 12V- og 24V-systemer, og plugges direkte inn i bilens OBD-port.

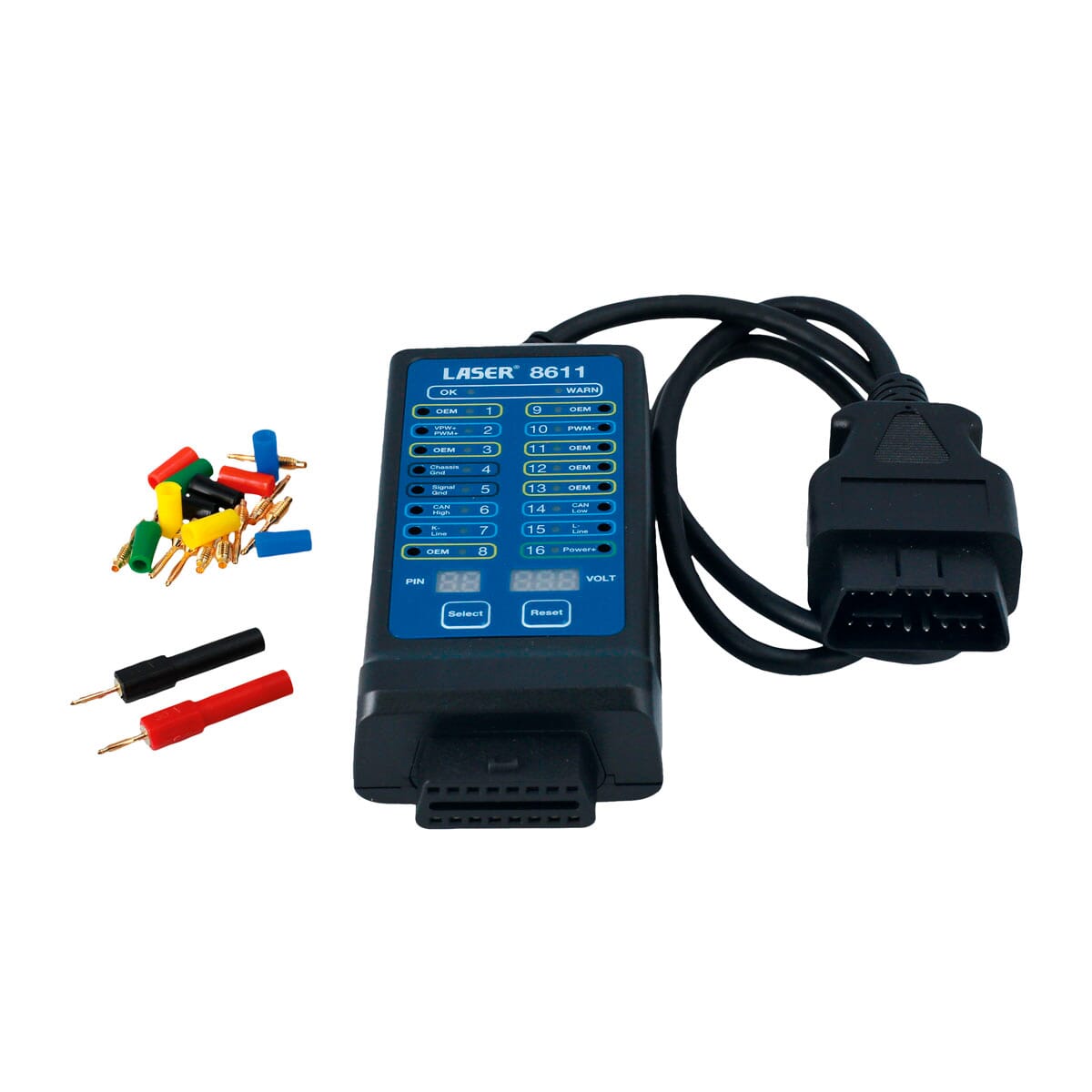

- Fleksible tilkoblinger: Kan brukes med standard prober eller 2 mm og 4 mm bananprober – adaptere medfølger.
- Sikkerhet i fokus: Pinne 16 er sikret for å beskytte kostbart diagnoseutstyr mot feil i bilens ledningsnett.

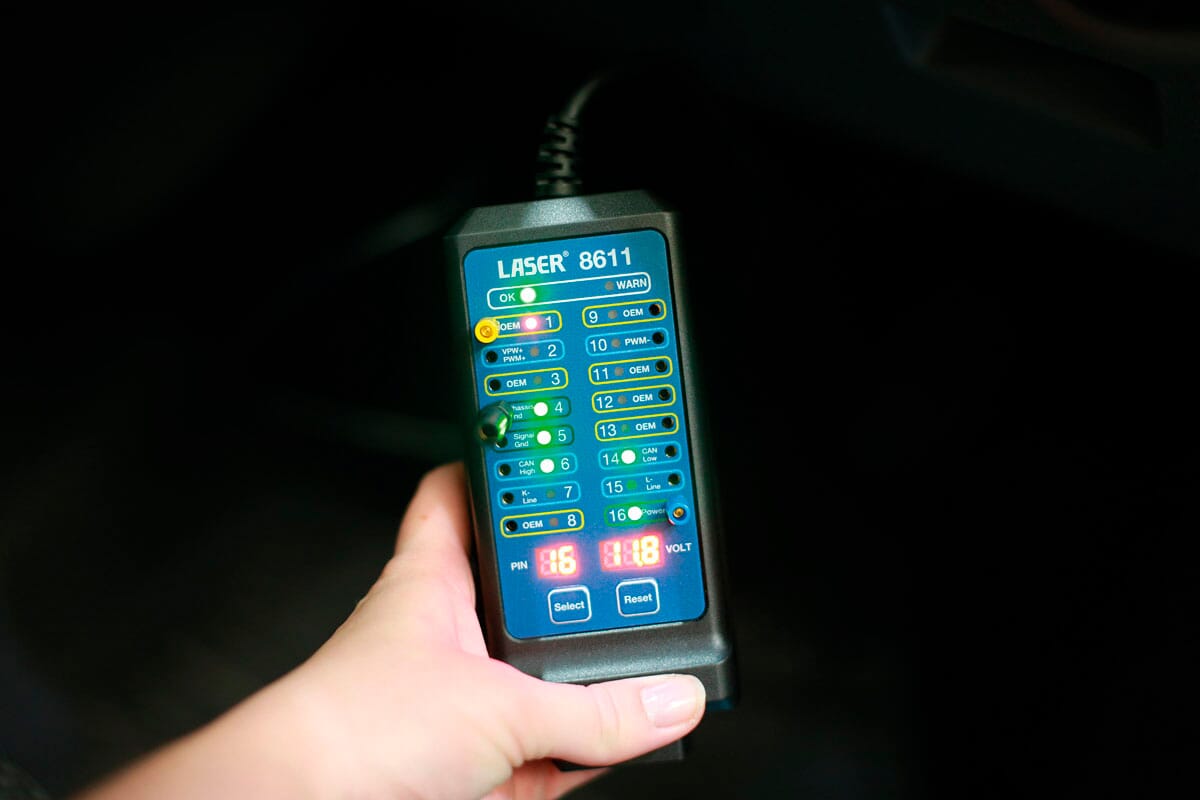

Protokollindikatorer: Tydelige LED-lyssignaler på relevante pinner:
- Pinne 6 = CAN H
- Pinne 14 = CAN L
- Pinne 2 = VPW+, PWM+
- Pinne 10 = PWM-
- Pinne 7 = K-Line
- Pinne 15 = L-Line
Tekniske spesifikasjoner:
- Produkttype: OBD Breakout Box (utbruddsboks)
- Spenning: 12V / 24V
- Display: LED / Digital avlesning
- Standarder: RoHS-godkjent
- Vekt: 0,341 kg
